正泰单相 DDSU666

第一步：设置正泰电表的协议

把协议设置为Modbus、通信格式设置为8N1、通信地址设置为 1、波特率设置为 9600（默认值，单相电表不能修改）

查看协议

短按"=>" 切换界面。如果有如下三个界面，表示已经配置正确。

设置协议

1、长按"=>"进入协议切换界面（可以自己从1 数到 10，大概按 10 秒，按住不放，显示界面会不断切换，这个不用管）

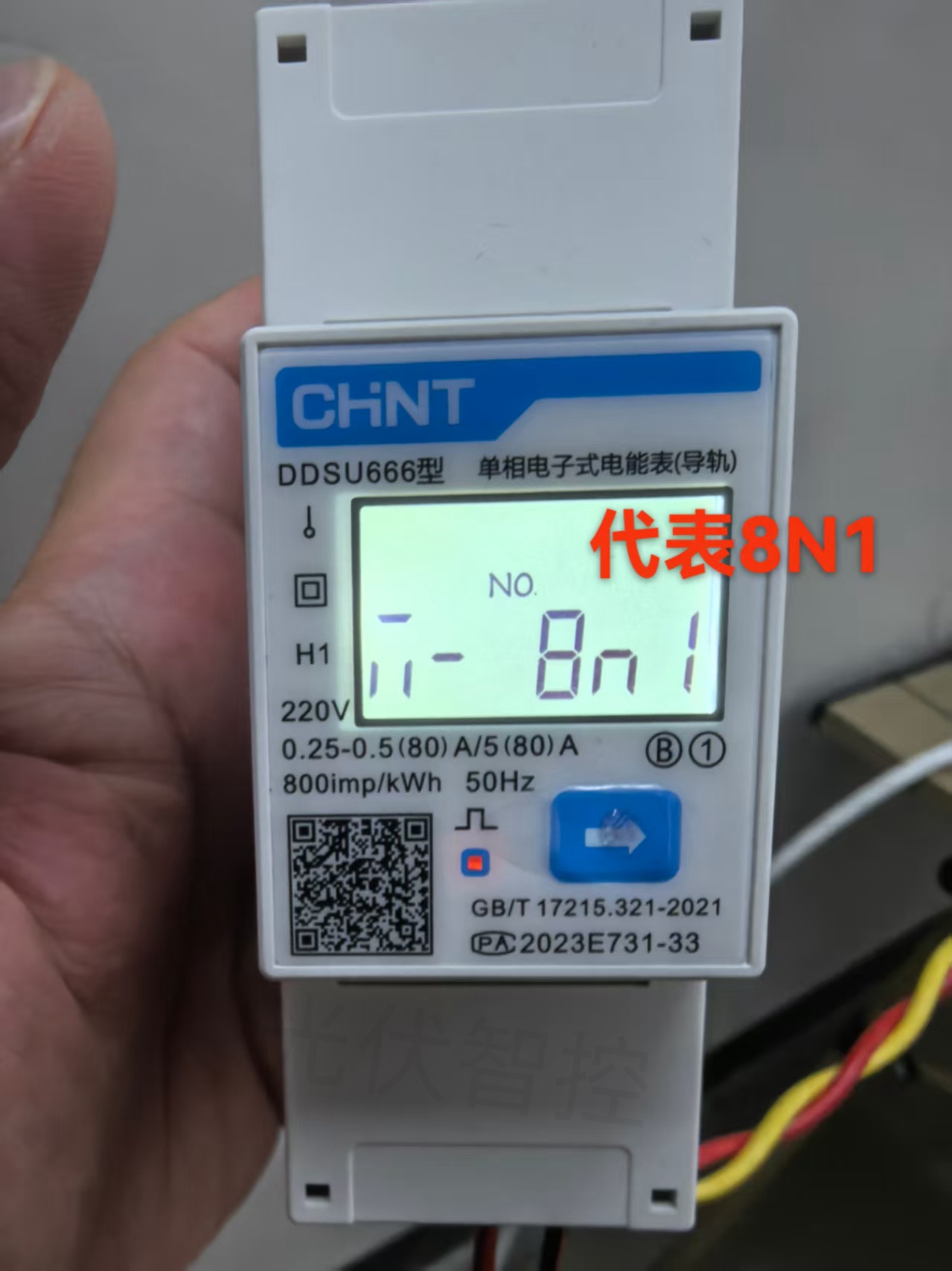

2、长按松手后，会进入协议切换界面，这个时候短按"=>"切换协议。切换到如下图。

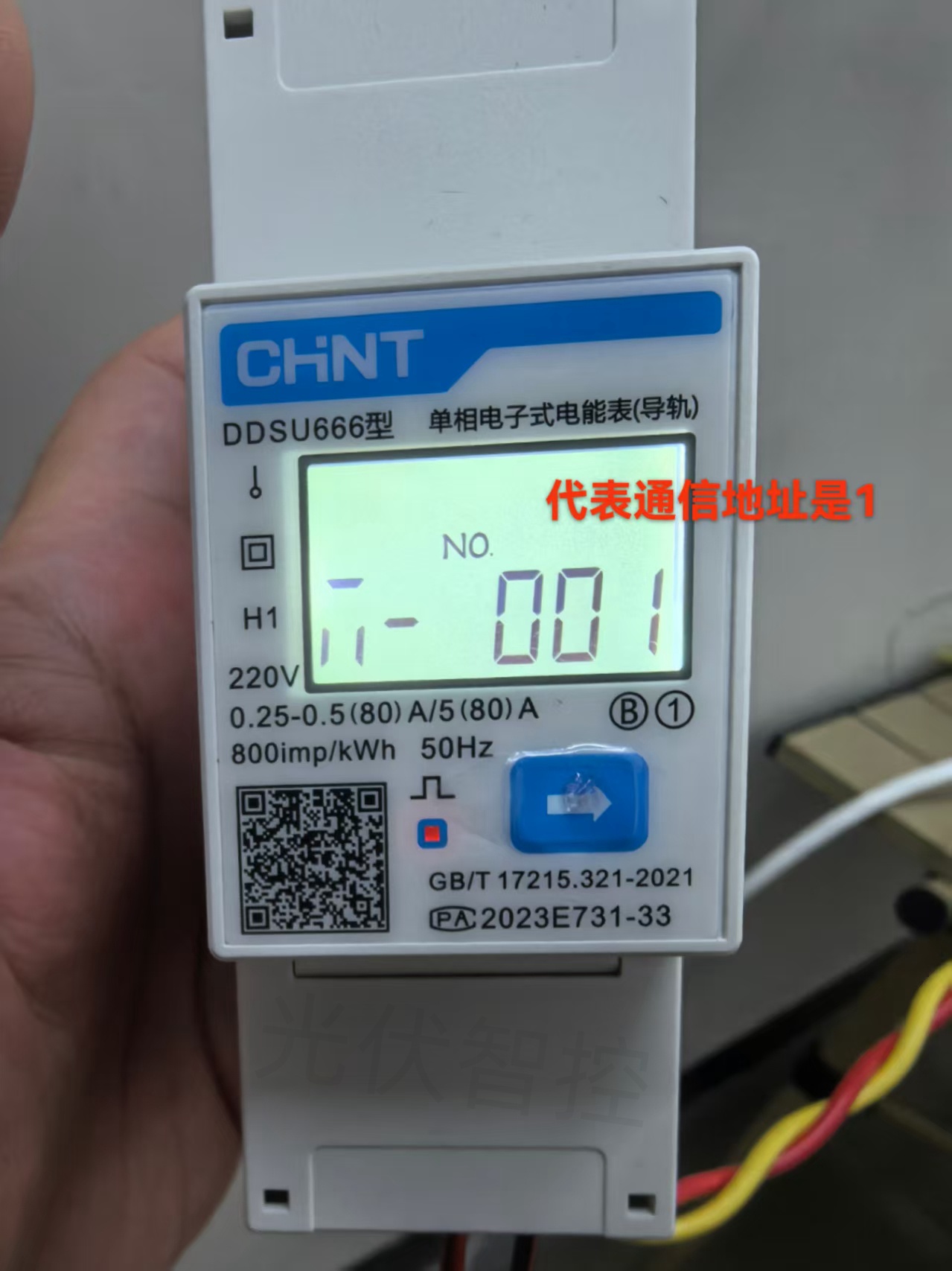

3、切换到“8N1”后，等待几秒，会自动转跳通信地址设置界面。把通信地址设置为 1（单相电表的地址范围为 1～247，按‘=》’会不断累加，到了 247会重新变成 1），该步骤设置完后，就不需要任何其他操作。

第二步：连线

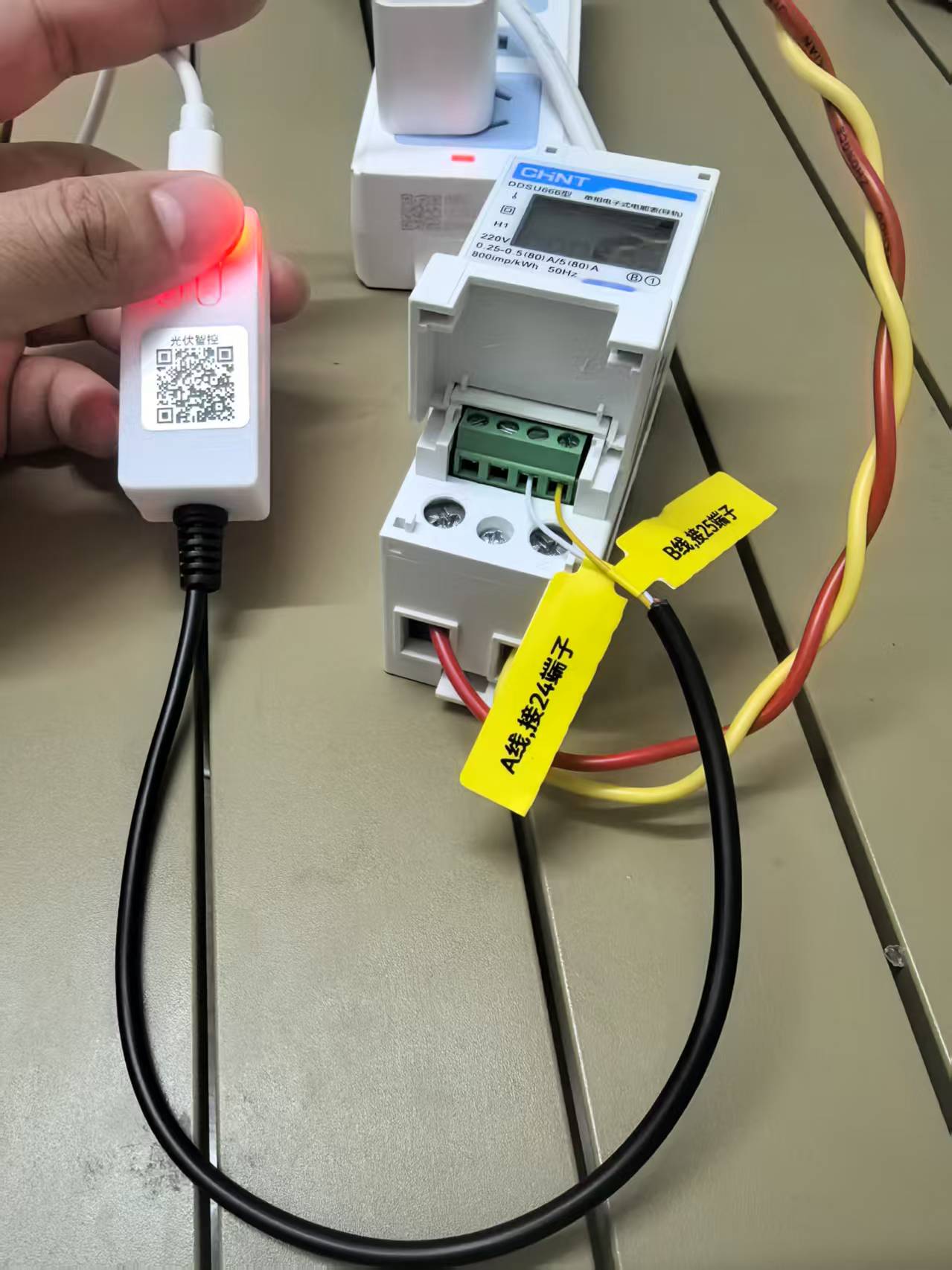

把采集模块的 A/B 线，分别接在正泰电表的 24（A线）、25（B） 端子,然后通过Type-c给模块供电。

第三步：为采集器配网

微信小程序搜索“光伏智控”，点击小程序右上角的“+”添加设备，并为设备配置 Wifi 账号、密码。

TIP

如搜不到设备
1、请检查采集器是否通电（通电右边的灯会亮）
2、左边的灯是否在闪烁，闪烁代表配网模式（长按左边的按键“B”，可以清空 Wifi 重新进入配网模式）
3、如果是苹果手机，手机先连接 2.4G 的 Wifi (苹果手机没有权限扫描WiFi)
