极空保护板 采集模块教程

第一步：连线

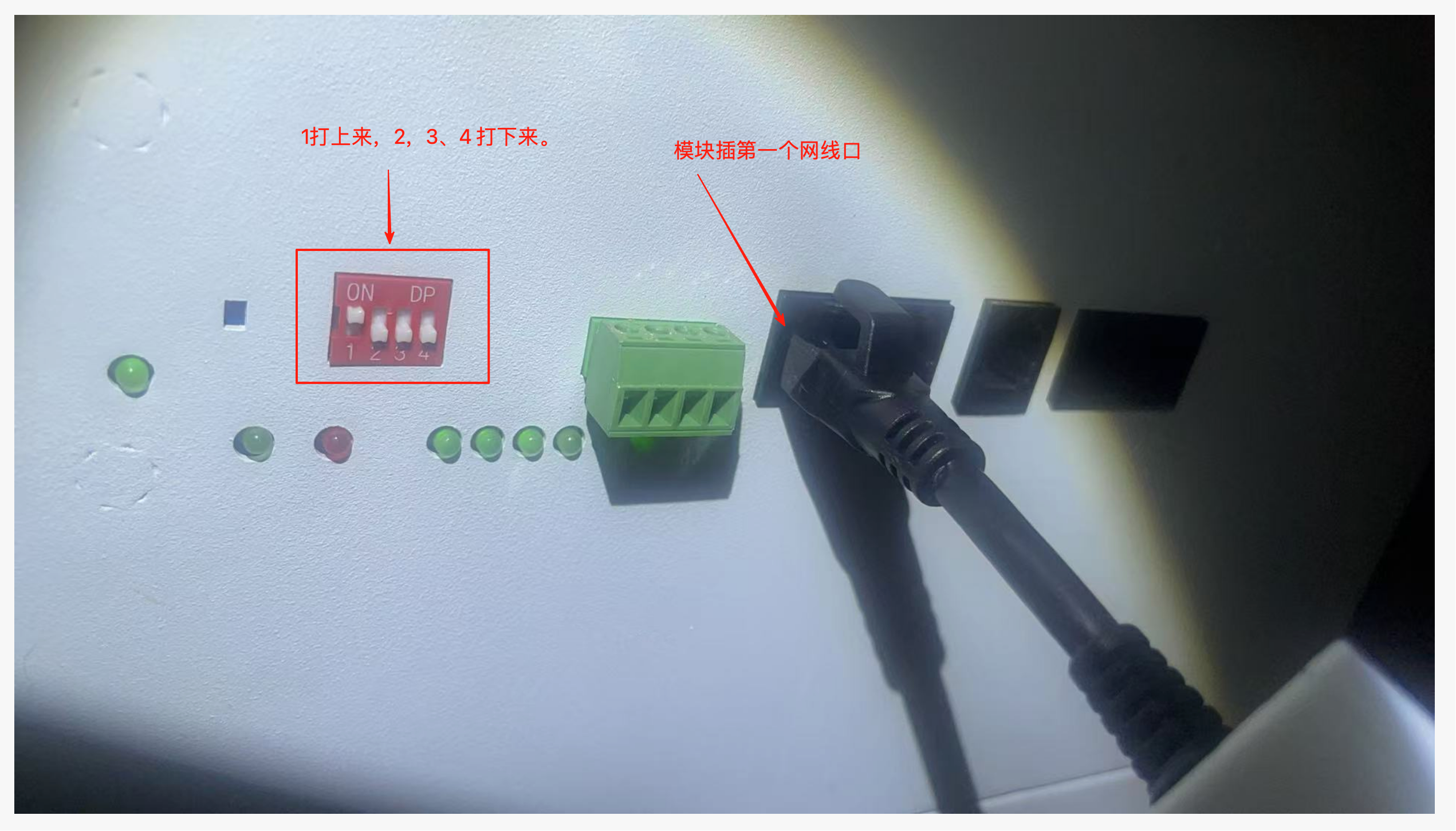

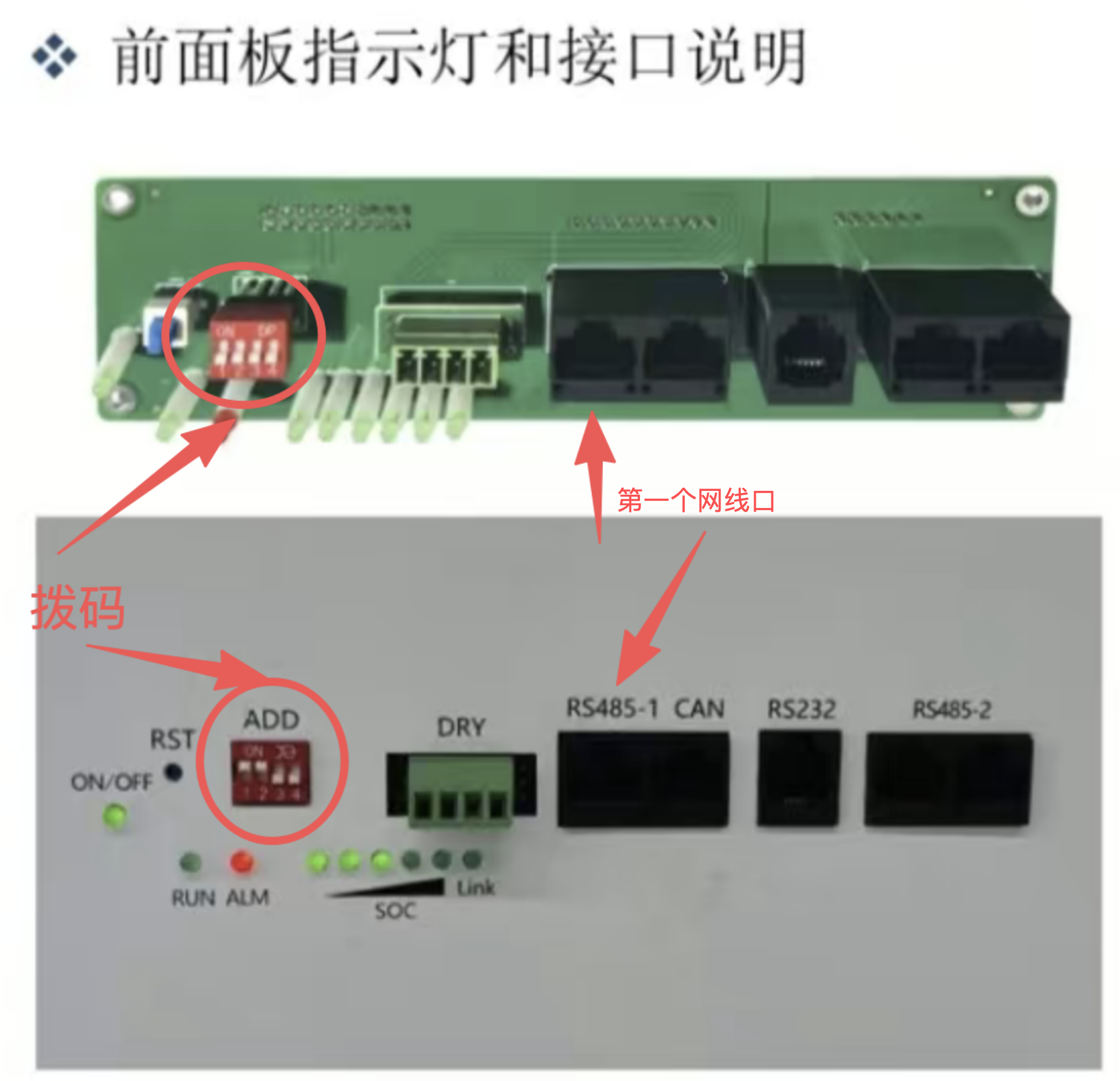

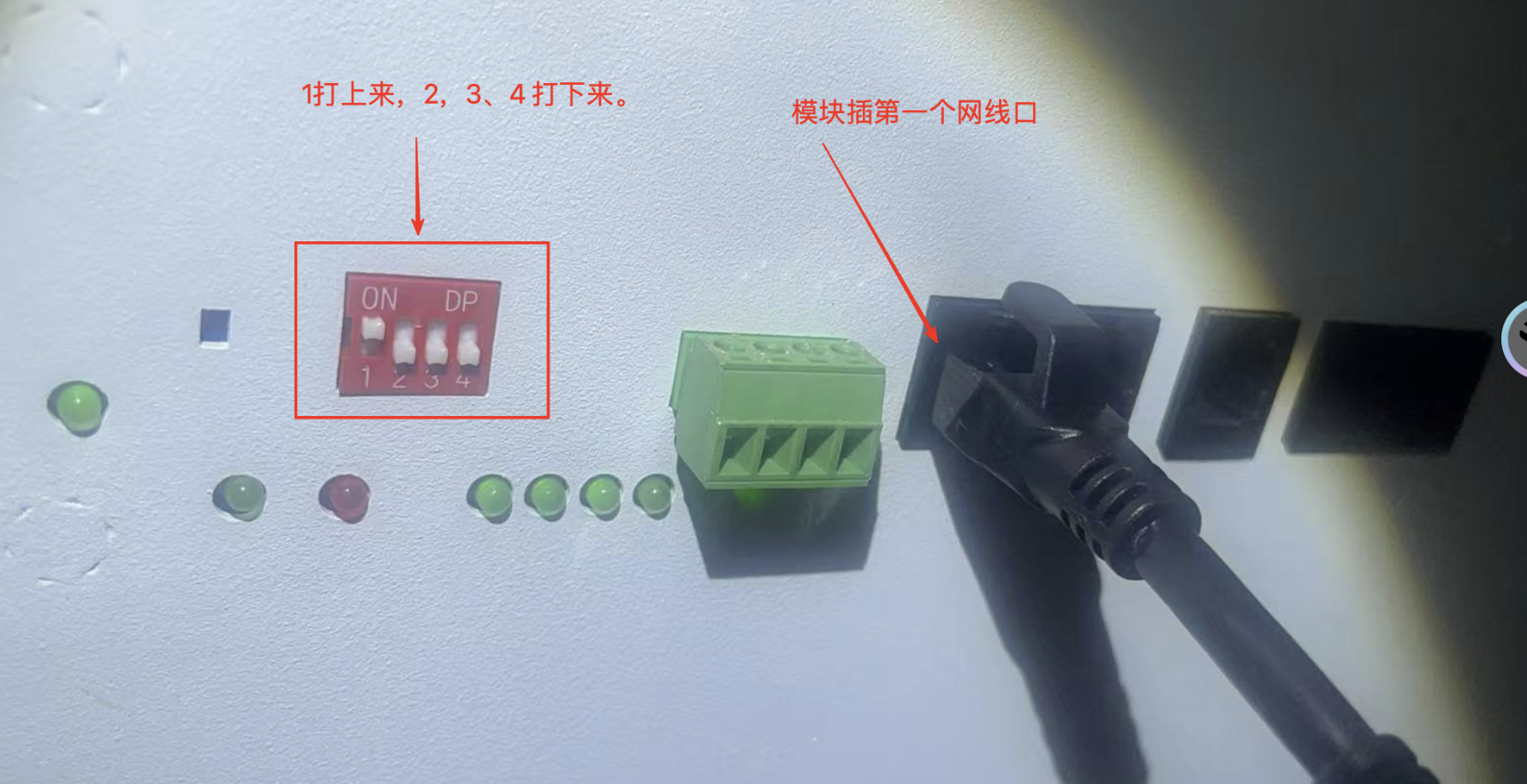

把“拨码开关”，第一个拨向上，其他拨向下。 然后把模块插到第一个网线口。 效果如下图。

第二步：设置协议

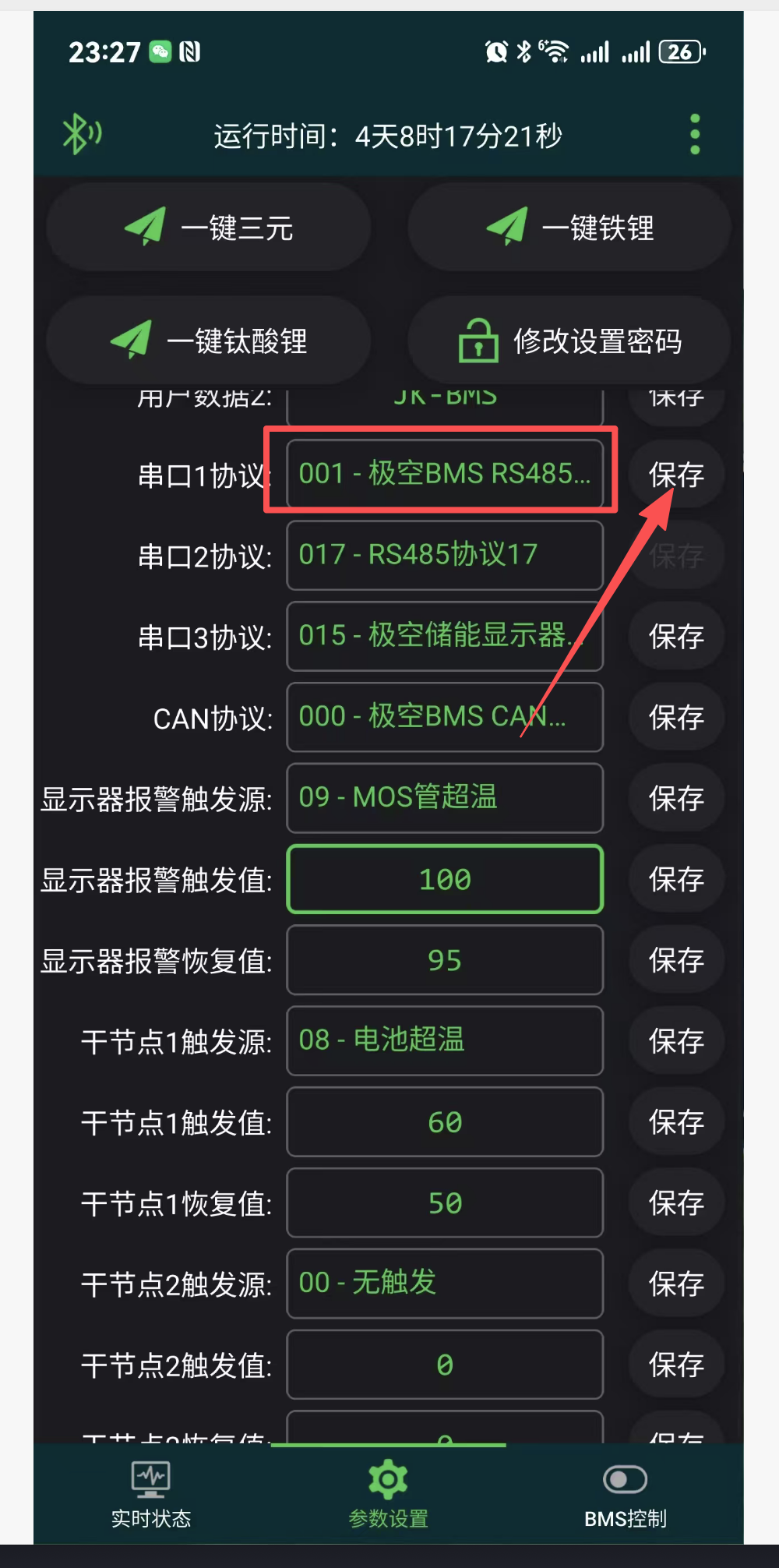

打开极空官方蓝牙。点击设置(极空默认密码：123456)，把串口 1 改为 "001 - 极空 BMS RS485 Modbus"

第三步：为采集器配网

点击下方按钮 👇 打开微信小程序(如果无法打开也可以微信直接搜索 光伏智控)

点击小程序右上角的"+"添加设备，并为设备配置 Wifi 账号、密码。

:::tip 如搜不到设备
1、请检查采集器是否通电（通电右边的灯会亮）
2、左边的灯是否在闪烁，闪烁代表配网模式（长按左边的按键“B”，可以清空 Wifi 重新进入配网模式）
3、如果是苹果手机，手机先连接 2.4G 的 Wifi (苹果手机没有权限扫描WiFi) ::: :::
